一、产品包装配件

电源4P线1条、螺丝4个、产品配件请以实物为准

二、产品功能

· GSM四频系统全球通用；

· 内置开关电源，超宽电压输入范围：9-36VDC；

· 内置震动传感器，实现车辆智能防盗；

· 可外接SOS报警按钮，用于紧急呼叫求救；（选配）

· 可外接继电器，实现远程控制车辆油电；（选配）

· 内置备用电池，可实现非法剪线报警；（选配）

· 支持原车防盗

1、红色LED（电源/工作状态）

2、黄色LED-GSM状态指示

3、蓝色LED-GPS状态指示

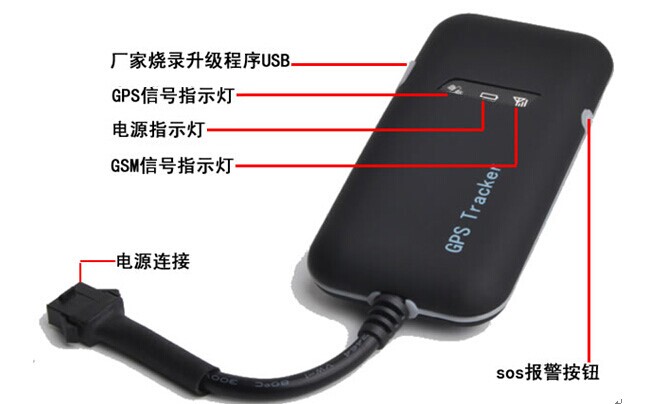

三、外观示意图

3.1 产品尺寸：长7cm；宽4cm ；厚度0.6cm

3.2 产品重量：45g

四、安装说明

4.1安装前的准备工作

4.1.1 打开包装盒，检查设备型号是否正确，配件是否齐全，否则请联络您的经销商；

4.1.2 SIM卡选择，终端需要插入一张GSM SIM卡，SIM卡的选择请参考经销商的意见；

注意：

     在安装或取出SIM卡前，请先将终端的电源开关拨至关机位置；

     终端SIM卡需要开通GPRS功能；

     请确保终端SIM卡有资费；

4.2 安装

    终端的安装方式为隐藏式安装，终端设备的隐藏安装建议由经销商指定的专业机构进行安装。请注意如下事项：

4.2.1 为避免窃贼破坏，设备选位应尽量隐蔽；

4.2.2 避免与发射源放在一起，如倒车雷达、防盗器及其它车载通讯设备；

4.2.3 可使用扎带固定或用宽海绵强力双面胶黏贴；

4.2.4 设备内置有GSM天线及GPS天线，安装时应确保接收面向上，且上方无金属物遮挡屏蔽。

4.2.5 建议安装位置：①前挡风玻璃下方装饰板内隐藏处；②前仪表盘（表皮为非金属材质）周围隐蔽处；③后挡风玻璃下方装饰板下；

注意：
如挡风玻璃黏贴有金属隔热层或加热层，将降低GPS接收信号，造成GPS工作失常，请更换设备安装位置。

五、设备接线注意事项

5.1 电源、原车防盗、断油电控制线（4pin）
5.1.1 本设备标准供电为9V~36VDC，请选用原厂提供的电源线，红色线为电源正极，黑色线为电源负极；安装时电源负极请选用单独接地或搭铁，勿与其它地线共接；
5.1.2 ACC线（白色线）
5.1.3 断油电控制线（黄色线）接继电器上断油电的86脚（即继电器插座上的细黄线）。

1. 红色线接汽车电源正极
2. 黑色线接汽车电源负极（搭铁线）
3. 黄色线接断电断油
4. 白色线接ACC线
